初中物理课外实验-并联电路示教板的安装
发布时间：2014-11-01 编辑：物理学法小组 来源：网络&投稿
【制作方法】
1．底板：取一块45×20×0．8厘米3的木板刨光，上漆。

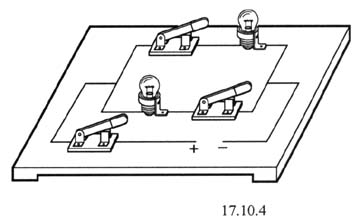

2．安装：按图17．10－3所示在底板上画好并联电路，然后按图17．10－4用导线连接各元件，留出接电源正、负极的两个导线头，以便做演示实验时接电源。
【使用方法】
在并联电路中，除干路开关外，断开其中任一支路的开关，除被断开的支路的灯泡不亮外，其余支路都是通路，灯泡仍亮。在演示过程中用电压表测量，可知并联电路中各支路的电压相等；用电流表测量，可知总电流等于各支路的电流之和。
