凸透镜成像实验　由理综学习网物理网资料整理

【目的】

观察凸透镜成像的几种情况;加深对“实像”和“虚像”的理解。

【器材】

已知焦距的凸透镜，光具座(J2507)，光屏，蜡烛，火柴。

【步骤】

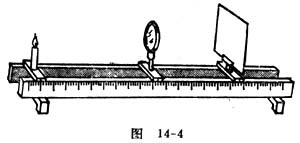

(1)如图14-4所示，在光具座上由左向右依次放置蜡烛、凸透镜和光屏。调整凸透镜和光屏的高度，使它们的中心跟烛焰的中心大致在同一高度上，即调节以上各部件共轴。

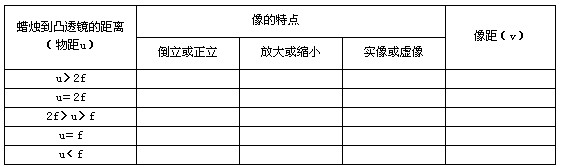

(2)调整凸透镜的位置，使得蜡烛到凸透镜的距离(简称物距，用u表示)大于2倍凸透镜的焦距(即u>2f)。沿光具座移动光屏，直到光屏上出现清晰的烛焰像为止。观察光屏上像的特点：是倒立的还是正立的，是放大的还是缩小的，是实像还是虚像。测出像到凸透镜的距离，把观察、测量和比较的结果填入表格。

(3)向左移动凸透镜的位置，减小物距，使蜡烛处在2倍焦距处(即u=2f)。沿光具座移动光屏，直到光屏上出现清晰的像为止。观察光屏上像的特点，测出像到凸透镜的距离，把观察、测量和比较的结果填入表格。

(4)继续向左移动凸透镜的位置，使蜡烛处于2倍焦距与焦点之间(即2f>u>f)。沿光具座移动光屏，直到光屏上出现清晰的像为止。观察光屏上像的特点，测出像到凸透镜的距离，把观察、测量和比较的结果填入表格。

(5)继续向左移动凸透镜的位置，使蜡烛处于焦点上(即u=f)。沿光具座移动光屏，观察是否能在光屏上得到烛焰的像。

(6)再继续向左移动凸透镜的位置，使蜡烛处于焦点以内(即u

(7)根据实验结果，总结出凸透镜成像的规律。
